Le schéma télérupteur Legrand devient simple dès que l’on identifie la phase, le neutre et les bornes A1/A2 correctement. Une lecture claire permet de comprendre le circuit et de réussir le branchement sans hésitation. Beaucoup imaginent un système complexe, pourtant la logique repose sur quelques éléments précis et accessibles. Dès que les symboles sont compris, l’ensemble devient cohérent et rassurant. Ensuite, il suffit de suivre le trajet du courant pour visualiser chaque connexion. Cette approche facilite le passage du télérupteur legrand schéma au câblage réel, et elle évite les erreurs fréquentes. Par ailleurs, les variantes comme le schéma télérupteur legrand 4 fils ou le schéma télérupteur legrand 16ax respectent des règles proches, donc l’apprentissage reste rapide. Enfin, ce guide apporte des explications concrètes, et il permet d’avancer avec confiance, même sans grande expérience en électricité.
Schéma télérupteur Legrand : comment lire et interpréter le circuit ?
Le schéma télérupteur Legrand constitue la base de toute installation fiable, car il décrit précisément le chemin du courant et les interactions entre les composants. Une lecture attentive permet d’éviter les erreurs coûteuses, et surtout de gagner du temps lors du câblage. Ce type de schéma suit une logique rigoureuse, donc chaque symbole doit être compris avant toute manipulation.
À quoi sert réellement un télérupteur Legrand ?
Un télérupteur Legrand permet de commander un éclairage depuis plusieurs points, et cette fonction simplifie énormément les installations domestiques modernes. Dans une maison de 100 m², il devient vite indispensable dans les escaliers ou les couloirs longs. Chaque pression sur un bouton poussoir envoie une impulsion électrique, puis la bobine interne modifie l’état du contact.
Contrairement à un interrupteur classique, ce système évite les montages complexes, et il réduit le nombre de fils nécessaires. D’ailleurs, un télérupteur standard fonctionne avec une tension de 230 volts, et il supporte une intensité allant jusqu’à 16 ampères dans les modèles schéma télérupteur Legrand 16AX. Cette capacité permet d’alimenter des circuits LED puissants, ou encore plusieurs luminaires simultanément.
Les modèles les plus utilisés restent ceux de la gamme CX3, disponibles entre 20 et 35 euros en moyenne. Certains modèles silencieux atteignent 70 euros, et ils offrent un confort acoustique supérieur. Legrand propose également des versions connectées, compatibles avec des systèmes domotiques récents, ce qui augmente encore les possibilités d’usage.
Comprendre les symboles du télérupteur legrand schéma
Lire un télérupteur legrand schéma devient simple lorsque les symboles sont bien identifiés, car chaque élément correspond à une fonction précise dans le circuit. Le courant suit toujours un chemin logique, et cette règle facilite la compréhension globale.
Voici les principaux éléments utilisés :
- Phase (L) : alimentation principale du circuit
- Neutre (N) : retour du courant vers le tableau
- Bobine (A1/A2) : activation du télérupteur
- Contact (1/2) : commande de la lampe
- Boutons poussoirs : envoi d’impulsion
Chaque symbole est positionné selon une logique claire, donc la lecture se fait généralement de gauche à droite ou de haut en bas. Une mauvaise interprétation de ces symboles peut entraîner un mauvais branchement, et donc un dysfonctionnement complet.
Un point important concerne la distinction entre la phase et le retour lampe. Une confusion entre ces deux fils provoque souvent une panne, même si l’installation semble correcte. Il faut donc suivre chaque ligne du schéma avec précision, et vérifier chaque connexion avant mise sous tension.
Différence entre schéma télérupteur Legrand 3 fils et 4 fils
Le schéma télérupteur Legrand 4 fils représente aujourd’hui la solution la plus fiable, car il sépare clairement les circuits de commande et de puissance. Cette séparation améliore la sécurité, et elle facilite également le dépannage.
Le schéma 3 fils, utilisé dans les installations anciennes, mélange la phase de commande et la phase d’alimentation. Cette configuration reste fonctionnelle, cependant elle complique les interventions et augmente les risques d’erreur.
Voici une comparaison claire :
| Type de schéma | Nombre de fils | Sécurité | Utilisation |
|---|---|---|---|
| 3 fils | 3 | Moyenne | Anciennes installations |
| 4 fils | 4 | Élevée | Installations modernes |
Le schéma télérupteur Legrand 4 fils offre une meilleure organisation, et il respecte les exigences actuelles de la norme NF C 15-100. De plus, il permet d’isoler facilement une panne, car chaque circuit est distinct.

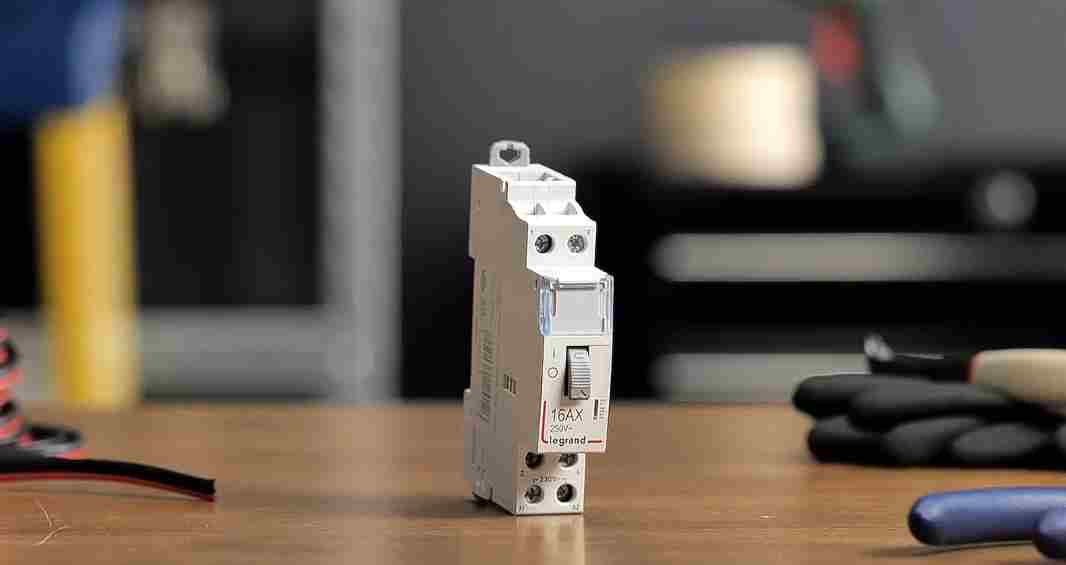

Focus technique sur le schéma télérupteur Legrand 16AX
Le schéma télérupteur Legrand 16AX se distingue par sa capacité à supporter des charges importantes, ce qui le rend idéal pour les installations modernes. Ce type de télérupteur est conçu pour gérer des éclairages LED, halogènes ou même certains équipements spécifiques.
Sa conception interne intègre des contacts renforcés, et cela garantit une meilleure durée de vie. Un modèle 16AX peut fonctionner pendant plus de 100 000 cycles, ce qui représente plusieurs années d’utilisation intensive.
Le prix moyen varie entre 25 et 50 euros, selon les options. Les versions silencieuses coûtent plus cher, mais elles éliminent le bruit de claquement, souvent gênant dans les espaces calmes.
Ce type de télérupteur s’utilise souvent dans les maisons récentes, car il répond aux exigences énergétiques actuelles. Il s’intègre parfaitement dans un tableau électrique standard, et son installation reste simple avec un télérupteur legrand schéma bien compris.
Schéma télérupteur Legrand : comment réaliser un branchement correct ?
Le schéma télérupteur Legrand prend tout son sens lors du passage à la pratique, car il guide chaque étape du câblage. Une installation réussie repose sur une méthode précise, et surtout sur une identification claire des fils. Une bonne préparation évite les erreurs, donc il est essentiel de suivre un processus rigoureux.
Étapes détaillées pour un branchement d’un télérupteur Legrand
Le branchement d un télérupteur legrand nécessite de respecter plusieurs étapes, car chaque connexion influence le fonctionnement global du circuit. Une installation bien réalisée garantit une utilisation fiable pendant plusieurs années.
Voici les étapes essentielles :
- Couper le courant au disjoncteur général
- Identifier les fils avec un multimètre
- Relier la phase à la borne L
- Connecter les boutons poussoirs sur A1 et A2
- Brancher le retour lampe sur le contact
- Vérifier le serrage de chaque borne
Chaque étape doit être réalisée avec attention, car une erreur peut bloquer le système. Il est conseillé d’utiliser des outils adaptés, notamment un tournevis isolé et un testeur de tension.
Branchement d’un télérupteur Legrand 4 fils en détail
Le brancher telerupteur en configuration 4 fils offre une installation plus claire, et surtout plus sécurisée. Ce montage est recommandé dans toutes les nouvelles constructions, car il simplifie les interventions futures.
Dans ce schéma, la phase alimente directement le télérupteur, tandis que le neutre est relié à la lampe. Les boutons poussoirs envoient une impulsion vers la bobine, ce qui active le contact.
Voici un tableau simplifié :
| Connexion | Rôle |
|---|---|
| Phase (L) | Alimentation |
| Neutre (N) | Retour lampe |
| A1/A2 | Commande |
| Contact | Sortie vers lampe |
Le schéma télérupteur Legrand 4 fils permet une meilleure organisation du tableau électrique, et il réduit les risques d’erreur lors du dépannage.
Différences avec le branchement d’un télérupteur Hager
Le branchement d’un télérupteur hager reste très proche de celui d’un modèle Legrand, cependant quelques différences existent au niveau des bornes. Les deux marques utilisent des technologies similaires, mais leurs schémas peuvent varier légèrement.
Legrand privilégie une identification claire des bornes, ce qui facilite la lecture du schéma télérupteur Legrand. Hager propose également des produits fiables, mais leur ergonomie peut être différente selon les modèles.
Dans tous les cas, il est important de suivre le schéma fourni avec l’appareil, et de vérifier chaque connexion avant la mise sous tension. Cette précaution évite les erreurs et garantit un fonctionnement optimal.
Les erreurs fréquentes lors du branchement d’un télérupteur
Le branchement d un télérupteur legrand peut présenter des difficultés, surtout pour les débutants. Certaines erreurs reviennent souvent, et elles provoquent des dysfonctionnements immédiats.
Voici les erreurs les plus courantes :
- Inversion de la phase et du neutre
- Mauvaise connexion des boutons poussoirs
- Oubli du retour lampe
- Serrage insuffisant des bornes
Ces erreurs entraînent des pannes visibles, comme une lampe qui ne s’allume pas ou un télérupteur qui ne réagit pas. Dans certains cas, le disjoncteur peut même se déclencher, ce qui indique un problème plus sérieux.
Une vérification minutieuse reste indispensable, et il est conseillé de tester chaque étape avant de finaliser l’installation. Cette méthode permet de sécuriser le circuit, tout en garantissant un fonctionnement durable.
Comprendre enfin votre installation électrique
Maîtriser le schéma télérupteur Legrand change complètement la manière d’aborder une installation électrique, car chaque élément trouve naturellement sa place. Une lecture attentive permet d’identifier rapidement la phase, le neutre et le retour lampe, puis d’éviter les erreurs classiques. Grâce à cette compréhension, le branchement d un télérupteur legrand devient plus fluide, et les manipulations gagnent en précision. Par conséquent, le circuit fonctionne correctement dès la première mise sous tension. D’un autre côté, les configurations comme le brancher telerupteur en 4 fils offrent une meilleure sécurité, et elles facilitent les interventions futures. Chaque détail compte, donc une vérification rigoureuse garantit un résultat durable. Avec un peu de méthode, l’installation devient fiable, efficace et parfaitement adaptée aux besoins quotidiens.
